[이론] AWS Direct Connect 기본 개념

안녕하세요 서후아빠입니다. ^_^

이번 세션은 Direct Connect(전용선)에 대해서 업무적으로 필요한 최소한의 개념에 대해서 간단히 정리해 보았습니다.

---

개요

온프레미스에서 AWS로 전용 네트워크 연결을 쉽게 설정할 수 있는 클라우드 서비스 솔루션

AWS와 고객간 전용선 기반의 사설망

대역폭(Bandwidth)는 LAG(Link aggregation group)를 이용하여 확장 가능



Location 위치

구분	위치	비고
Location-1	KINS 가산 데이터센터	서울시 금천구 가산디지털1로 189 LG가산디지털센터 3F
Location-2	LGU+ 평촌 메가센터	경기도 안양시 동안구 시민대로 327번길 29

Dedicated vs Hosted

구분	Dedicated Connection	Hosted Connection
생성	고객이 AWS 콘솔에서 Connection을 생성	Provider가 Connection을 생성하여 고객 계정에 연결해주는 형태
대역폭 (Mbps)	1,000, 10,000	50, 100, 200, 300, 400, 500
비용	비쌈 (1Gbps 1회선 100만원/월 이상)	저렴
특징	VIF를 복수개 생성 가능  VLAN 정보 추가 가능  DX 분리 등 다양한 옵션 제공	VIF를 1개만 생성 가능  VLAN 정보 추가 불가능
VIF (Virtual Interface)

Hosted Connection 경우는 고객 Router가 Provider Router에 연결되어 할당된 속도(bandwidth)로 통신

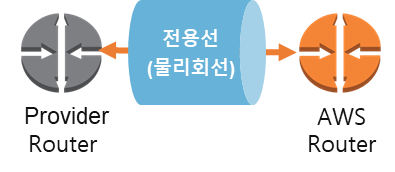

단일 구성

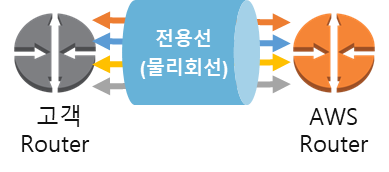

이중화 구성

이중화 구성은 일반적으로 서로 다른 Provider 업체를 선정

AWS에서는 ECMP(Active-Active)로 통신하며, 고객사 Router에서 Active-Active or Active-Standby 설정

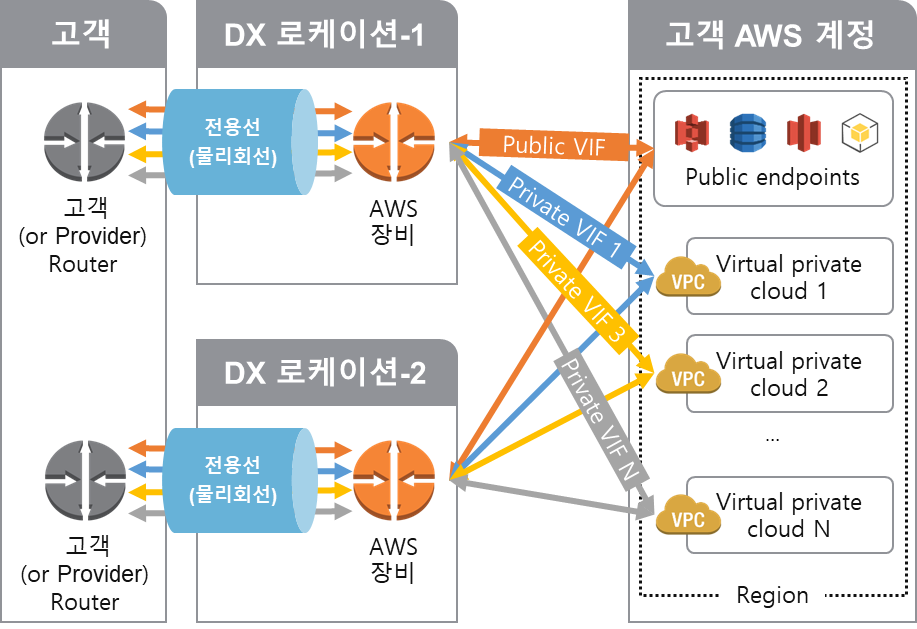

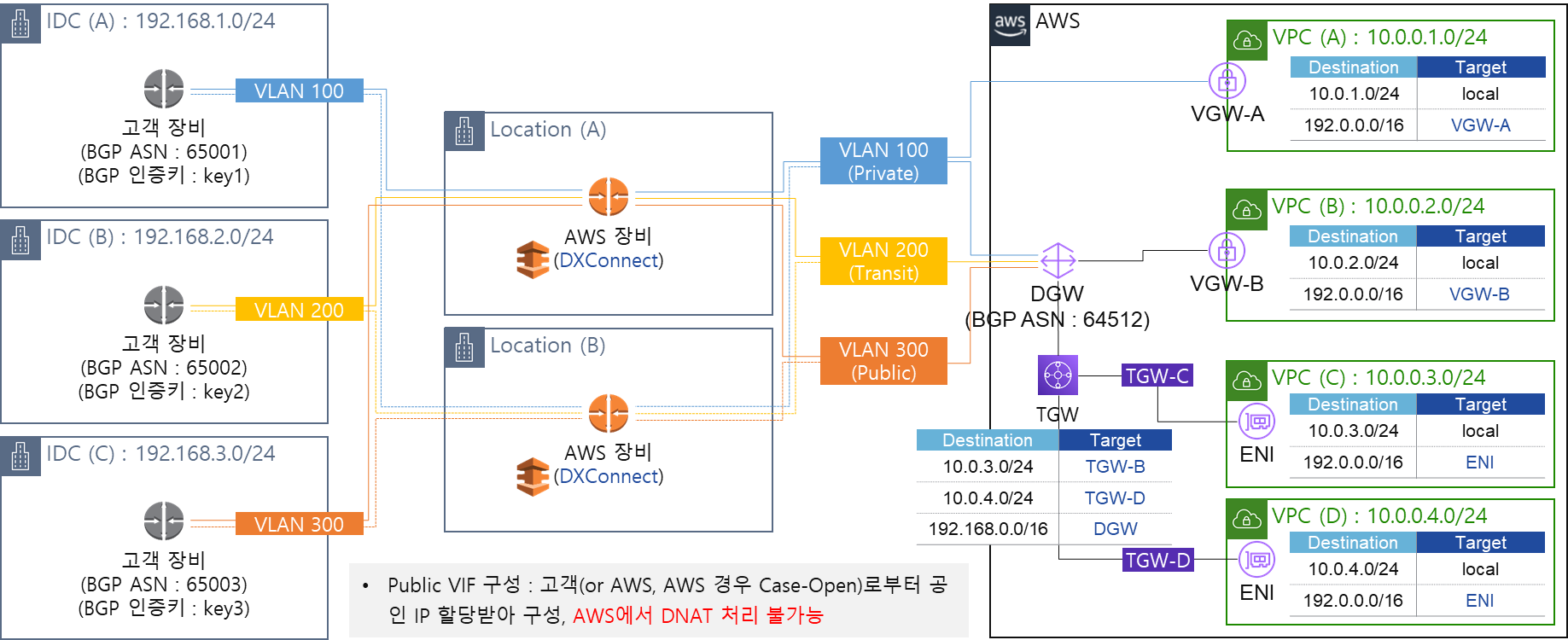

VIF 연결 구성

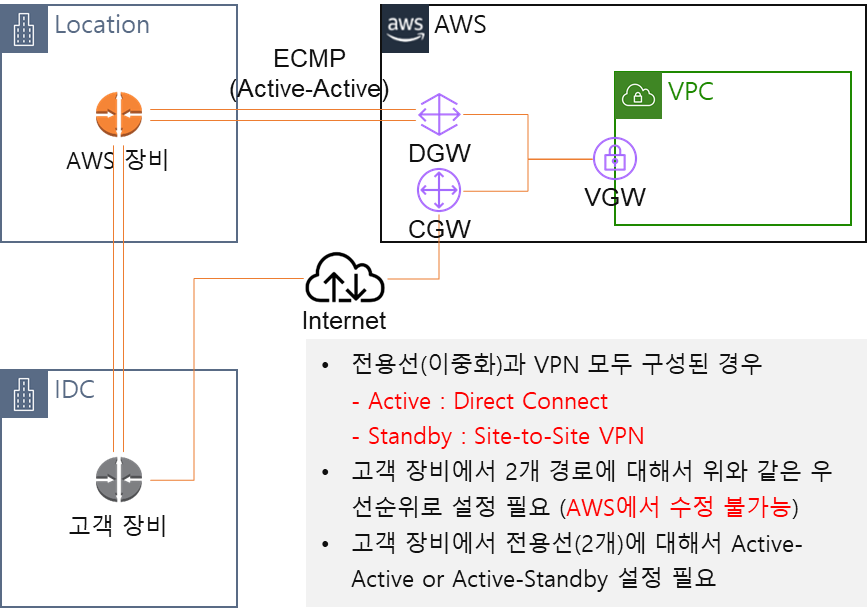

다중 경로 구성 시 Routing

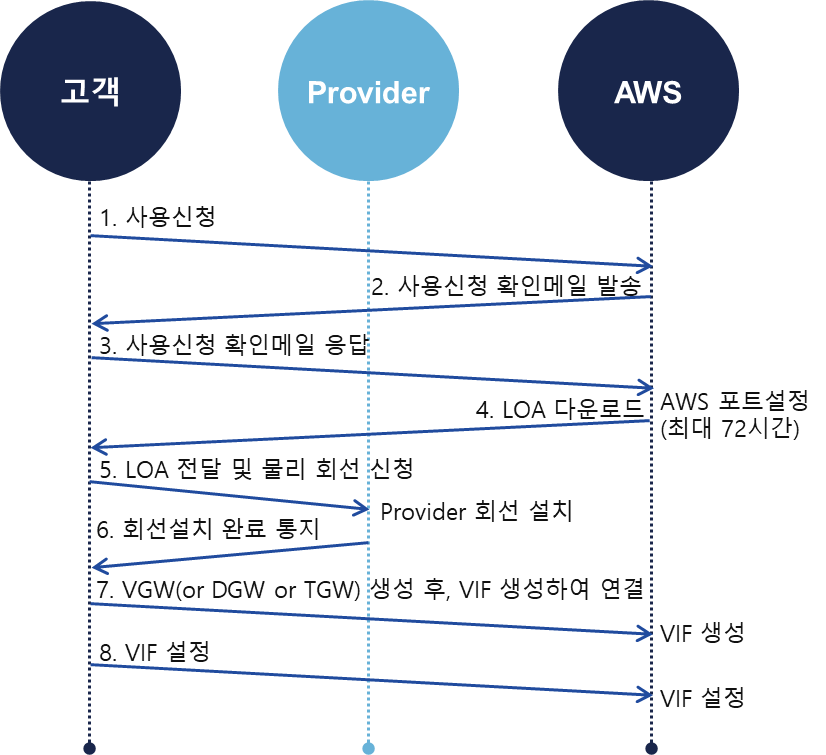

Dedicated Connection 서비스 신청 Process

1. 사용신청
  1) Direct Connect > Connections > Create Connection > 필요 항목 입력 > Create
     - Name :  커넥션 이름(임의의 문자열)
     - Location : KINX Gasan, Seoul, Korea 또는 LG U+ Pyeong-Chon Mega Center

     - Port Speed : 1Gbps or 10Gbps (원하는 대역폭 선택)
2. 사용신청 확인메일 발송 및 3. 사용신청 확인메일 응답
  1) AWS 계정(Root)의 메일로 사용의사 확인 메일 수신

4. LOA 다운로드

  1) Direct Connect > Connections > 생성된 Connection 선택 > Download LOA
  2) 확인메일 응답 후, 최대 72시간 이내 다운로드 가능
5. 고객은 Provider에게 LOA 전달하여 물리 회선 신청

  1) 다운받은 파일을 Provider에 전달하여 연결 의뢰 (견적, 청약)
6. Privider는 고객에게 회선설치 완료 통지
  1) Direct Connect > Connections > 생성된 Connection 상태는 ”available”
7. AWS 콘솔에서 VIF를 연결을 위해 VGW(or DGW or TGW)를 생성하고, VIF를 생성하여 연결
8. AWS 콘솔에서 VIF 설정

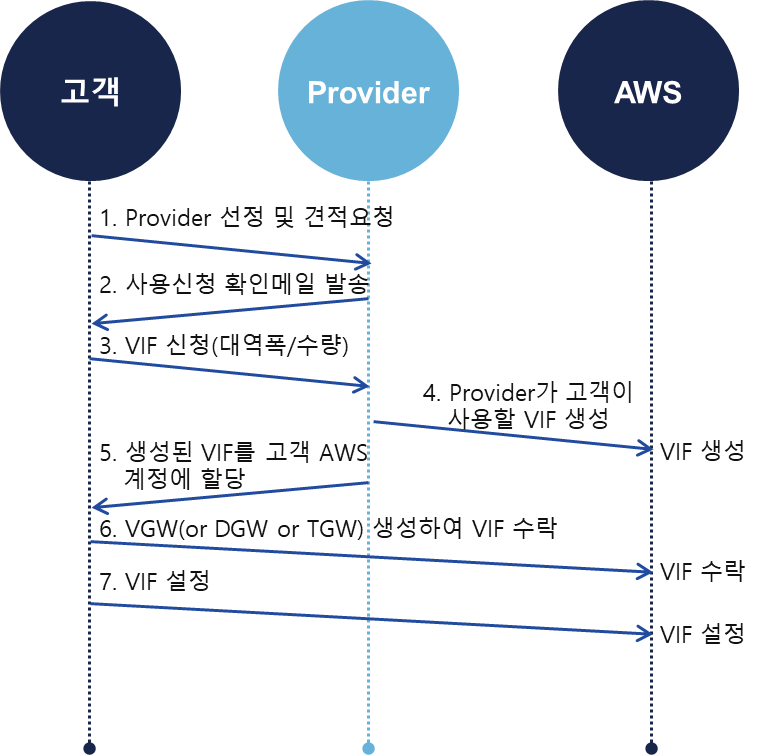

Hosted Connection 서비스 신청 Process

1. Provider 선정 및 견적 요청 : http://aws.amazon.com/directconnect/partners

2. Provider에 원하는 전용선 대역폭을 정해서 계약 진행

3. 고객의 AWS Account(숫자 12자리)를 Provider에게 제공

4. 전용선 대역폭 이내에서 VIF(가상인터페이스) 대역폭 선택 및 VIF 수량 신청

5. Provider는 고객의 요청에 따른 물리적 회선 연결, 신청된 수량의 VIF 생성 및 할당

6. 고객은 AWS 콘솔에서 VIF를 연결을 위해 VGW(or DGW or TGW)를 생성하고, Provider로부터 공유된 VIF “Accept”

7. 고객은 AWS 콘솔에서 VIF 설정
