[실습] Amazon TGW(Transit Gateway) 구성하기 (Hub역할 TGW, On-premise와 Site-to-Site VPN 연결)-6편

안녕하세요 서후아빠입니다. ^_^

이번 세션은 대기업에서 주로 구성하는 방식에 대해서 실습을 해보겠습니다.

동일 Region에서 Hub역할을 하는 TGW를 구성하고, 여기에 서비스에 해당하는 VPC와 On-premise를 연결하는 구성입니다. 이렇게 구성하게 되면 새로운 서비스가 추가되더라도 TGW에만 연결하면 기존 연결된 리소스와 통신이 가능하다는 장점이 있습니다.

---

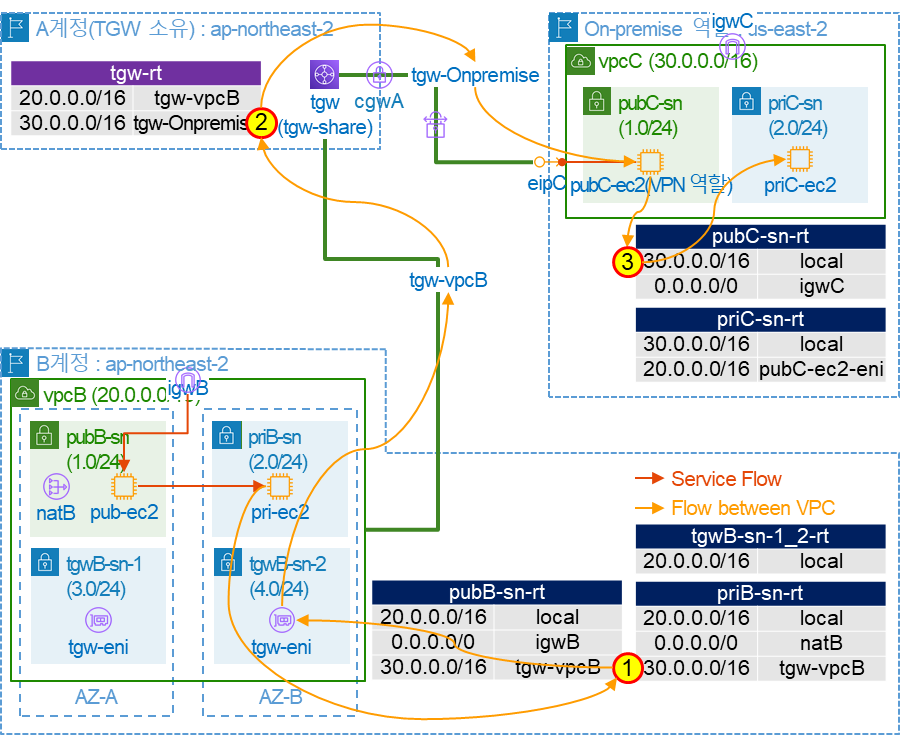

구성도

Hub 역할을 할 vpcA에 TGW 1개(tgw)를 생성하고, AWS에 위치하는 서비스(vpcB)는 tgw 공유를 통해 연결을 하고, On-premise(vpcC)는 Site-to-Site VPN 연결을 합니다. vpcB의 priB-ec2가 On-premise(vpcC)와 통신하는 순서는 아래와 같습니다.      ① vpcB의 priB-ec2는 연결된 라우팅(priB-sn-rt)을 참조하여 tgw-vpcB(tgw-eni : tgw-vpcB의 인터페이스)로 패킷 전송     ② tgw-vpcB로부터 패킷을 수신한 tgw는 라우팅 테이블(tgw-rt)을 참조하여 tgw-Onpremise로 패킷 전송하여 cgwA를 통해 VPN 통신 시도   ③ cgwA로부터 패킷을 수신한 On-premise VPN(pubB-ec2)는 패킷을 복호화하고, 라우팅 테이블(pubC-sn-rt)을 참조하여 priC-ec2로 패킷 전송

사전 작업

인프라 생성 : vpc, subnet, igw, routing table, ec2 등은 설명 생략합니다.

2022.07.02 - [Networking] - [실습] Amazon VPC 구성요소 생성하기

[실습] Amazon VPC 구성요소 생성하기

1단계 (A계정) : TGW 생성

VPC > Transit gateways > Create transit gateway

구분	Name	ASN	Configure the transit gateway (체크 항목)
내용	tgw	Auto	Check (DNS & VPN ECMP supportInfo, Default route table association & propagationInfo) Check (Auto accept shared attachments)

Default route table association & propagationInfo 활성화 시 VPC( vpcB)가 연결되면 tgw-rt에 자동으로 라우팅 테이블이 등록됩니다.

2단계 (A계정) : TGW를 다른 계정 (B계정)으로 공유

Resource Access Manager > Shared by me > Resource shares > Create resource share

구분	Specify resource share details	Associate permissions	Grant access to principals
내용	Resource share name : tgw-share  Select resource type, ID : Transit Gateways, tgw 선택	Permission for ec2:TransitGateway 확인만	Principals : Allow sharing with anyone  AWS account : B계정 번호 입력 > Add

3단계 (B계정) : 공유 수락, TGW에 VPC 연결

Resource Access Manager > Shared with me > tgw-share 선택 > Accept resource share > Status “Associated” 확인

VPC > Transit gateway attachments > Create transit gateway attachment

구분	Name	Transit gateway ID	Attachment type	VPC attachment
내용	tgw-vpcB	tgw-share	VPC	DNS support : check VPD ID : vpcB Subnet IDs : tgwB-sn-1, tgwB-sn-2

지정되는 Subnet IDs에 tgw-eni (인터페이스)가 생성됩니다.  B계정에서는 권한이 없기 때문에 Transit gateway route tables를 볼 수 없습니다. 즉 TGW에 대한 Static route table 설정은 A계정에서만 가능하다는 의미입니다.

4단계 (A계정) : TGW에 라우팅 테이블 확인

VPC > Transit gateway route tables > tgw-rt > Routes (tab) : Route state “Active“ 확인

5단계 (A계정) : CGW 생성, TGW에 Static 방식으로 VPN 연결

On-premise 역할을 할 vpcC의 리소스를 별도로 구성해 놓은 후, 아래 내용 진행

VPC > Customer gateways > Create customer gateway

Name tag	BGP ASN			IP Address
cgwA	65000			eipB (pubB-ec2의 public IP)

ASN값은 BGP(동적)으로 구성할 때만 사용되며, Openswan을 BGP(동적)으로 구성하지 않기 때문에 기본값(65000)으로 진행하시면 됩니다.

VPC > Transit gateway attachments > Create transit gateway attachment

Detail	VPN attachment			Tunnel
Name : tgw-Onpremise Transit gateway ID : tgw Attachment type : VPN	Customer Gateway : Existing Customer Gateway ID : cgwA Routing options : Static Enable Acceleration : Disabled			설정하지 않음

Acceleration는 Tunnel 성능 향상이 필요할 때, Enable하시면 됩니다.

VPC > Site-to-Site VPN Connections > 자동으로 생성된 VPN 선택 > Download configuration > 다운받은 파일을 On-premise VPN장비에 전달하여 설정 진행

VPN 장비가 없는 경우 2022.07.19 - [Networking] - AWS와 Openswan 사이 Site-to-Site VPN 구성하기 참조하여 Openswan으로 VPN 연결을 구성하시기 바랍니다.

AWS와 Openswan 사이 Site-to-Site VPN 구성하기

VPC > Site-to-Site VPN Connections > 자동으로 생성된 VPN 선택 > Tunnel details (tab) > On-premise VPN 설정이 완료되면 Status “Up”

6단계 : VPC의 라우팅 테이블 설정

구성도의 라우팅 테이블 참조하여 라우팅 설정 : 설명 SKIP

7단계 : vpcB에서 On-premise 통신 확인

priB-ec2에서 priC-ec2로 ping 통신 요청 : sucess 확인
